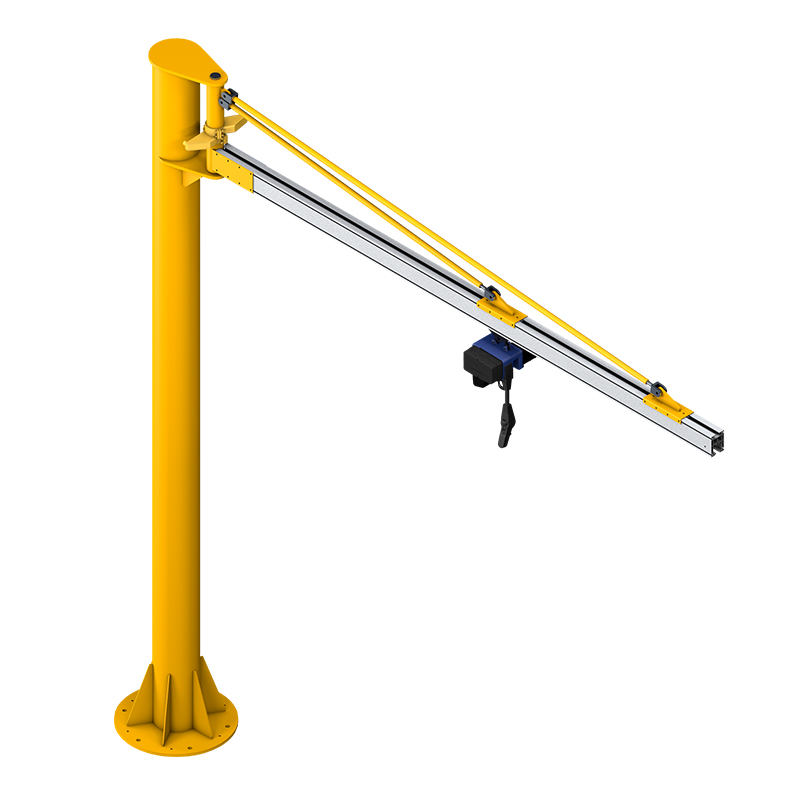

一、设备结构组成
整机采用模块化组合设计，结构简洁紧凑、无需现场焊接、安装快速。主要由立柱底座、铝合金悬臂轨道、旋转机构、运行小车、起重葫芦、控制系统、安全防护组件七大核心部分组成，支持多种安装形式，适配各类工位场景。
1.立柱与底座
立柱采用优质碳钢或铝合金材质，结构稳固、承重性强。底座通过高强度地脚螺栓固定地面，安装牢固、不易晃动。支持立柱落地式、墙面壁挂式、移动式底座多种安装方式，无需复杂地基施工，适配普通车间、狭窄工位、特殊场地安装需求。
2.铝合金悬臂轨道
设备核心承载部件，采用6063-T6高强度工业铝合金挤压成型，表面经精密阳极氧化封闭处理。轨道自重极轻、抗弯强度高、不易变形，封闭式轨道结构防尘防屑、耐磨顺滑，运行摩擦阻力极低，手动推行轻松省力，长期使用无锈蚀、无掉屑，满足洁净生产要求。
3.旋转机构
配备精密旋转轴承总成，支持180°、270°、360°全方位旋转，可选择手动旋转或电动旋转模式。旋转过程轻盈顺滑、无卡顿、无偏移，作业覆盖范围广，彻底消除吊运死角；搭配辅助拉杆结构，有效降低悬臂挠度，提升作业稳定性与定位精度。
4.运行小车与起重单元
运行小车搭载高分子耐磨静音轮，与铝轨贴合紧密，行走平稳、低噪音、无卡顿。配套专用环链电动葫芦或智能提升机，支持变频调速，起升、降落启停缓冲平稳，有效避免物料惯性晃动，适配精密工件、易碎物料的精准吊运作业。
5.控制系统与安全防护
采用有线手柄、无线遥控双操作模式，操控简单直观、调速精准。整机标配过载保护、上下行程限位、紧急停止、小车防脱轨等多重安全防护装置，安全系数高，全程保障设备稳定运行与人员作业安全。
二、核心产品优势
1.极致轻量化，操作省力高效
铝合金轨道自重仅为同规格钢制轨道的三分之一，整体设备轻便灵活，手推运行阻力极低，符合人体工程学设计，操作人员轻松即可完成推拉、旋转、对位作业，大幅降低劳动强度，适配高频次重复吊运工位。
2.超低摩擦静音运行，作业体验佳
精密阳极氧化轨道表面光滑细腻，搭配专用静音耐磨轮组，运行无抖动、无噪音，作业噪音≤60dB，运行顺滑无卡顿，有效避免精密工件磕碰损伤，适配实验室、无尘车间等低噪音、高精度作业环境。
3.洁净防腐免维护，适配特殊工况
铝合金材质天然抗氧化、耐腐蚀、不生锈，轨道封闭结构防尘易清洁，无铁锈、无油污掉落，无污染风险。完全满足食品、医药、半导体、光伏等行业的洁净生产标准，同时适配沿海高湿、轻度腐蚀工况，常年使用无需喷漆除锈，运维成本极低。
4.灵活无死角，空间利用率高
悬臂可全方位旋转，作业覆盖范围广，无作业盲区；设备占地极小、架空作业，不占用生产操作空间。悬臂长度可按需定制，适配狭窄工位、流水线侧边、机床旁等紧凑空间作业，灵活适配各类非标工位布局。
5.安装便捷，经济耐用
模块化螺栓拼接结构，无需焊接、施工简单，组装周期短。设备结构稳定、抗形变能力强，使用寿命长达10年以上，故障率低、免日常维护，一次性投入、长期受益，综合性价比远超传统钢制悬臂吊。
三、典型应用场景
1. 精密制造行业：半导体设备、光伏组件、仪器仪表、医疗器械精密装配与搬运；
2. 新能源行业：电机、电控、小型电池模组的精准吊装、对位装配；
3. 洁净生产行业：食品加工、医药无菌车间无尘、无污染轻型物料转运；
4. 机械加工行业：机床上下料、小型模具拆装、工装夹具移位转运；
5. 工位精细化作业：各类高频次、轻载荷、高精度、小范围定点吊运工位。
四、常规技术参数
1. 额定起重量：125kg～1000kg
2. 悬臂有效长度：1m～6m（可定制）
3. 旋转角度：180° / 270° / 360°（手动/电动可选）
4. 轨道材质：6063-T6高强度铝合金（阳极氧化处理）
5. 运行方式：手动 / 电动 / 变频调速
6. 定位精度：±5mm
7. 运行噪音：≤60dB
8. 工作级别：A3、A4
9. 适用环境温度：-20℃～+60℃
